Az RFID rádiófrekvenciás azonosítást jelent, ami egy automatikus azonosító eljárás. Az RFID, ahogy a neve is mutatja, a rádióhullám-technológián alapul. A használat során az RFID általában négy alkotóelemből áll: egy chipből, amely egy antennával közösen alkotja a jeladót, a leolvasó berendezésből, amely egy vagy akár több antennával is rendelkezhet. Az RFID-technológia különlegessége, hogy a jeladó (tag, címke) teljes egészében saját tápellátás nélkül működik. A leolvasó küldési teljesítménye és az antenna elektromágneses mezőt generál. Amint a jeladó az antenna hatósugarában van, az elektromágneses mező feszültséget indukál, és a chip írhatóvá vagy olvashatóvá válik. Így a jeladó is hatást gyakorol a leolvasóra. Ha a jeladó áramot kap a leolvasó készülék antennájától, a készüléken leesik a feszültség. Ez a hatás működteti a jeladót, és attól függően, hogy mennyi energiát vesz fel, vált a bekapcsolt és kikapcsolt állapot között. Ez vagy feszültségcsökkenést eredményez az antennán, vagy nem. Ezt a bináris jelet a leolvasó „0” vagy „1” jelként értelmezi, és átalakítja gépi nyelvvé.

RFID-frekvenciasávok – LF, HF vagy akár UHF?

Az RFID-technológiával kapcsolatban találkozhatunk az LF, HF vagy UHF fogalmával is. Ezek a rövidítések az alacsony frekvenciát, a magas frekvenciát és az ultramagas frekvenciát jelentik, és különböző frekvenciasávokat képviselnek, amelyeket az alkalmazás során a hatótávolság, a zavarhatóság, az átviteli sebesség és a jeladó irányítottsága különböztet meg.

A legtöbb ipari alkalmazásban a rendkívül magas átviteli sebesség és a nagy hatótávolság miatt ma az UHF a leggyakoribb. Ebben az esetben azonban különösen ügyelni kell arra, hogy az RFID-címkék fémmel vagy folyadéktartállyal nem takarhatók el, mert akkor nem érzékelhetők.

RFID-frekvenciaszabványok

Frekvenciasáv	Hatótávolság	Zavarhatóság (fém)	Átviteli sebesség	Irányítottság
LF	kisebb mint 1 m	erős	alacsony	nem szükséges
HF	kb. 1,5 m	erős	közepes	nem szükséges
UHF	20 m	nagyon erős	magas	szükséges lehet

Az RFID-jeladók különböző típusai – melyik jó nekem?

Előző Következő

1 2 3 4 5

A különböző frekvenciasávok mellett nagy a különbség a jeladók típusai között is. A különböző jeladók sokféleségét áttekinteni is nehéz. Így például üveg jeladókat használnak az állatok azonosításához, ahol az antenna és a chip üvegcsövekben helyezkedik el, de találhatók a piacon ruhadarabba rejtett rugalmas RFID-címkék, de akár a magas hő- és mechanikai terhelésnek ellenálló ipari felhasználásúak is. Alapvetően kétfajta címkét különböztethetünk meg: aktív és passzív RFID-címkét.

Míg a gyakoribbnak számító passzív RFID-címkék áramforrás nélkül működnek, addig az aktív RFID-címkék rendelkeznek áramforrással. Ennek köszönhető, hogy az aktív RFID-címkék hatótávolsága jóval nagyobb, akár a 100 m távolságot is elérheti, azonban az ára is jóval magasabb, és az akkumulátor működési idejét sem szabad figyelmen kívül hagyni. A (fél)aktív RFID-címkék akkumulátorának a működési ideje általában néhány hónap.

Leolvasó leolvasó hátán – megfelelő kabátot a gombhoz?

AutoID-technológia hardverüzlet

Úgy tűnik, hogy legalább annyiféle leolvasó van a piacon, mint ahányféle RFID-címke. Gyakran nehéz megtalálni a megfelelő leolvasót. Főként azért, mert manapság az RFID-leolvasók szinte minden méretben és számtalan jellegzetességgel kaphatók. Bár sokféle fix RFID-leolvasó van, már számos kézi mobil eszköz is képes leolvasni és írni az RFID-címkéket. Alapvetően kétféle leolvasótípust különböztetünk meg, a cirkulárist és a lineárist.

A lineáris polaritású RFID-antennák egy síkban, tehát lineárisan küldik az elektromágnese hullámokat. Ezek lehetnek vízszintesek vagy függőlegesek, aminek vannak előnyei és hátrányai is. Bár a lineáris antennák hatótávolsága viszonylag nagy, rendkívül fontos az RFID-címke megfelelő elhelyezése, mert ellenkező esetben az antenna nem érzékeli.

Ezzel szemben a cirkuláris polaritású RFID-antennák spirális alakzatban küldik az elektromágneses hullámokat. Így az RFID-címke elhelyezésétől függetlenül kiváló felismerési arány érhető el. Ezzel szemben ezeknek az antennáknak a hatótávolsága csak körülbelül a fele, mint a jelentősen erősebb lineáris RFID-antennáknak.

Az RFID-technológia alkalmazásai a raktárlogisztikában

Lagersoftware mit Scanner - L-mobile warehouse für digitale Lagerverwaltung — Digitalizált raktárlogisztika

Az RFID-címkék lehetővé teszik például a raktárkezelés digitalizálását és automatizálását. Az RFID-technológiával ugyanúgy optikai érintkezés nélkül azonosíthatók az objektumok, mint némelyik optikai leolvasónál (vonalkódok esetén), és így nem véletlenül számítanak az Ipar 4.0 fontos alapjának. Az áruátvétel RFID-kapui például teljesen automatikusan és rálátás nélkül érzékelik, hogy mikor melyik forrás érkezik. A tömeges rögzítés már sok esetben gond nélkül megvalósítható. A tárhelyek és a rakománytárolók ellátása RFID-jeladóval és a villástargoncák felszerelése RFID-leolvasóval biztosítja annak automatikus rögzítését, hogy melyik áru, melyik tárhelyen található és hogyan helyezték oda. Az árukiadásnál és az egyéb áthaladási pontokon elhelyezett RFID-kapuk RFID-eseményeket, pl. áruk lekönyvelését indíthatják el. De nemcsak az árulogisztika egyszerűsíthető az RFID használatával.

[wpdm_package id=’45693′ template=”5ce7ae8f8d1bf”]

Az L-mobile e-label jelölési lehetőségei

Az elektronikus címkék az fontos információk megjelenítésével, mint az egyes tárhelyek zárolása, vagy a különböző színekkel és grafikus megjelenítésekkel folyamatos rálátást biztosítanak az adott állapotokra.
A nagyfelbontású kijelzőkkel az L-mobile e-label olyan leolvasható vonalkódokat és/vagy mátrixkódokat állíthat elő, amelyek a külső készletellenőrzés során használhatók.

Tárhelymegjelölés

Rugalmas tárhelymegjelölés
Kaotikus raktárakhoz tökéletesen megfelel
A tartalom vezeték nélkül, gombnyomásra állítható
Valós idejű készletmegjelenítés közvetlenül az e-label címkén
Azonosítás 1D-, 2D-vonalkód alapján vagy RFID használatával
Színes jelölés, például a zárolt tárhelyek esetén
L-mobile production integrációval közvetlen kapcsolat az ERP-vel

Az RFID-technológia alkalmazása a gyártásban

L-mobile digitalizált gyártás moduláris MES anyagáramlás — Anyagáramlás

Sok üzemben a trend egyértelműen az úgynevezett „intelligens termékek” irányába mutat. Ebben az esetben a gyártási rendelést az elején egy RFID-címkével látják el. Ez egy olyan azonosítót tárol, amelyen keresztül a rendelés és a végrehajtandó gyártási fázisok jellemzői megtekinthetők. Az RFID-leolvasóval felszerelt szállítószalagok és gépek minden gyártási rendelés esetén egyenként lekérdezhetik ezeket az adatokat, és így a megfelelő gyártási fázist hajthatják végre. Jelentős mértékben felgyorsul a termékek átfutási ideje azzal, hogy a megbízásokat a gépek vagy a munkahelyek automatikusan megkapják, és így csak akkor kell előkészíteni a szükséges alkatrészeket, amikor azt az adott gyártási fázis ténylegesen igényli. Ezenkívül az egyes termékek adott állapota a gyártás kezdetétől egészen a kiszállításig folyamatosan és egyszerűen nyomon követhető. Ez és a rakománytárolók felszerelése RFID-jeladókkal együttesen biztosítja az anyagok átlátható RFID-nyomon követését.

Címkenyomtató – a megfelelő nyomtató az RFID-megoldásaihoz

Az RFID-technológia alkalmazása a szervizmenedzsmentben

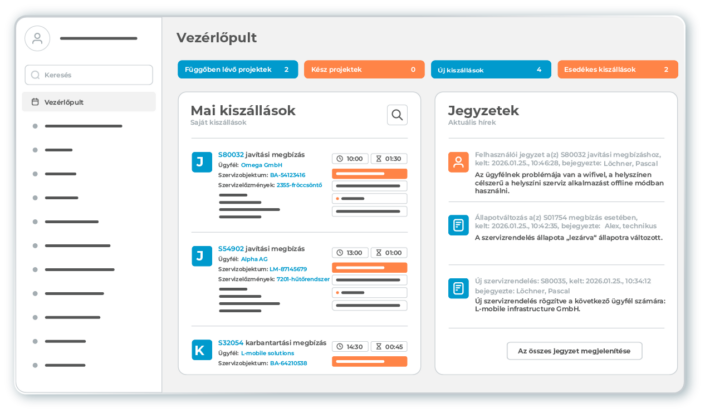

Dashboard der Field Service Management Software L-mobile service mit zentraler Übersicht über Serviceeinsätze — Digitalizált szervizmenedzsment

Különösen a szerviz különböző területein segítik elő az RFID-jeladók a jobb szolgáltatási minőséget. Az RFID-technológiával pontosan nyomon követhető, hogy melyik termék mikor készült, így időben kiszűrhetők a hibás tételek, és időben felvehetik a kapcsolatot a szervizzel. Így ez a helyzet mind a gyártó, mind az ügyfelek számára előnyös. Így a gyártó még a szokásos üzem során ellenőrizheti, hogy például egy gépet mennyi ideje használnak, és az ügyféllel közösen optimálisan megtervezheti a karbantartás idejét. Így az ügyfél az eredeti alkatrészen elhelyezett kódolt RFID-jeladóval megvédhető a hamis alkatrészektől. A legnagyobb előny mégis abban rejlik, hogy az RFID-val támogatott szerviz teljesen átlátható. A javítás után a szerelő leolvassa a gépet, és ezzel a szervizadatokat közvetlenül az ERP-rendszerbe továbbítja. Így az gyártó és az ügyfél bármikor egyszerűen nyomon követheti, hogy melyik berendezés mikor volt karbantartáson és milyen munkálatokat végeztek rajta.

Az RFID-technológia alkalmazásai – RFID a mindennapokban

Az RFID-címkéket a mindennapokban is sokféleképpen alkalmazzák. Az autókulcsokat RFID-jeladóval szerelik fel a gyújtás blokkolásához, a ruhákat RFID-jeladóval védik a lopástól, az RFID-jeladóval ellátott céges belépőkártyákkal ellenőrzik a belépést, rögzítik az időpontokat, valamint a fizetést is a vállalat éttermében.

Egy másik, szintén elterjedt rövidítés az NFC. Az NFC a Near Field Communication (rövid hatótávú kommunikáció) rövidítése, amely szintén a HF-RFID-technológián alapul. Ebben az esetben rendkívül kis, kb. 10 cm távolságról és kis, legfeljebb 424 kbit/s átvételi sebességről beszélünk. Ez viszont az adott alkalmazások esetében bőven elegendő. Ennek megfelelően az NFC-technológiát főként kisebb összegek érintésmentes fizetésére használják. Egyéb alkalmazási területek is megfontolás alatt vannak. Így például az NFC segítségével két okostelefon közvetlen közelről összekapcsolható, és a telefonszámok, képek és egyebek egymással kicserélhetők. Az erre vonatkozó ismert szabványok pl.: ISO/IEC 14443, 15693, 18092 és 2148. Az RFID leginkább az iparban kap egyre fontosabb szerepet.

RFID-jeladó adatbázis – találja meg az Önnek legmegfelelőbb RFID-címkét

L-mobile Hardware Auto ID RFID Tags RFID Finder

Melyik címke milyen felhasználási területre alkalmas? Milyen szabványokat és specifikációkat kell betartani? RFID-címke keresőnk segítségével könnyen megtalálja az Önnek megfelelő terméket. Néhány kattintással gyorsan áttekintheti az RFID-megoldások gyártóit és az alkalmas RFID-címkéket. Kezdje sikeresen a digitális jövőt az L-mobile Ipar 4.0 alkalmazásával és a megfelelő RFID-megoldással.

Az RFID-megoldások szakértőjeként az L-mobile támogatja vállalatát az Ipar 4.0 alapjának számító folyamatbiztos RFID-infrastruktúra kiépítésében. RFID-szakértőink készséggel állnak rendelkezésére szakmai tanácsokkal.
